Jednokolejný nýtovaný ocelový most

V blízkosti předvěsti vjezdového návěstidla ze směru Jilemnice (trať Martinice v Krkonoších - Rokytnice nad Jizerou) je v náspu železniční tratě jednokolejný nýtovaný ocelový most pro místní komunikaci. Nýtovanou ocelovou konstrukci mostu vyrobila v roce 1899 firma Eisenwerk Zoeptau (Železárny Sobotín). Základem ocelové konstrukce jsou dva podélníky profilu „I“ snýtované z plechů. Podélníky jsou spojeny čtyřmi příčníky. Příčníky jsou pospojovány šikmými výztuhami. Podpěru ocelové konstrukce tvoří zdi z pískovcových kvádrů. Svahy náspu jsou po obou stranách mostu zpevněny šikmými zdmi z pískovcových kvádrů doplněnými na horní straně šikmými betonovými římsami. Most je vybaven ocelovým zábradlím. Další dva mosty podobné konstrukce byly na této trati vystavěny v Jilemnici.

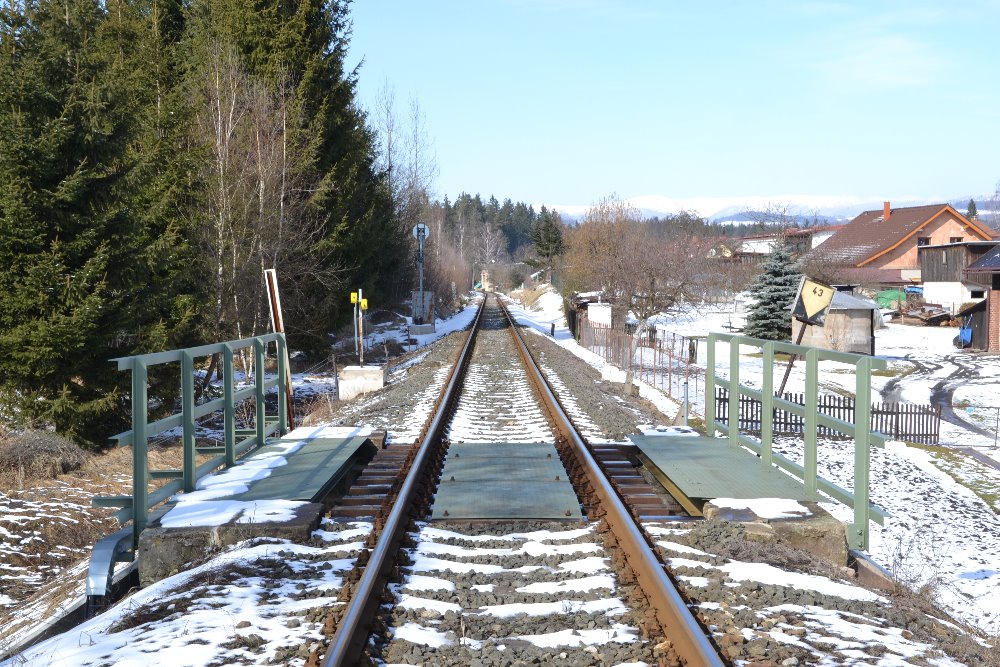

Most v kilometru 0,980 tratě 042

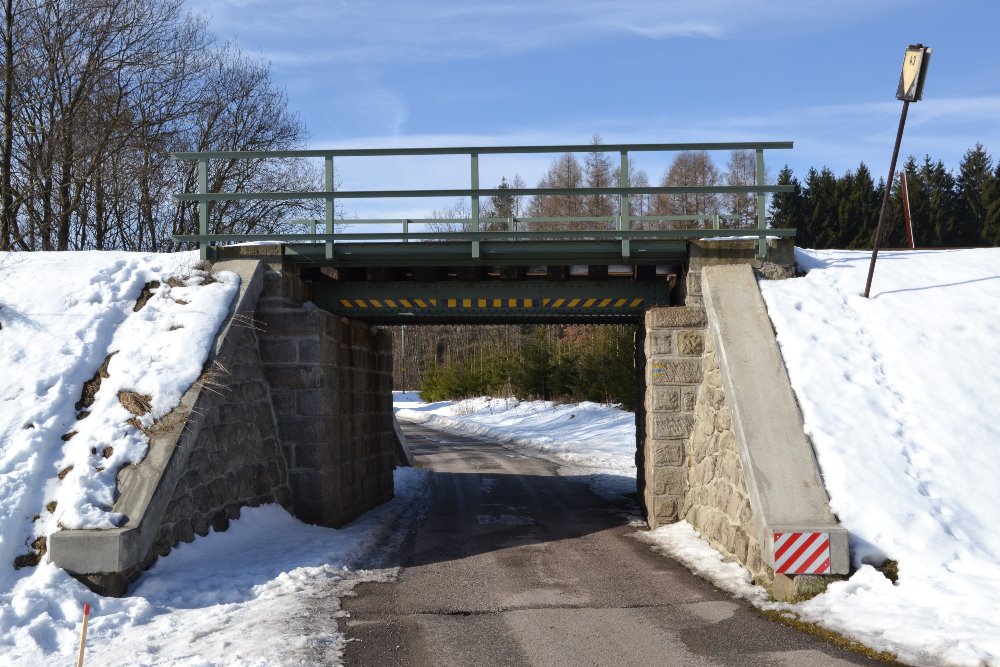

Most v kilometru 0,980 tratě 042

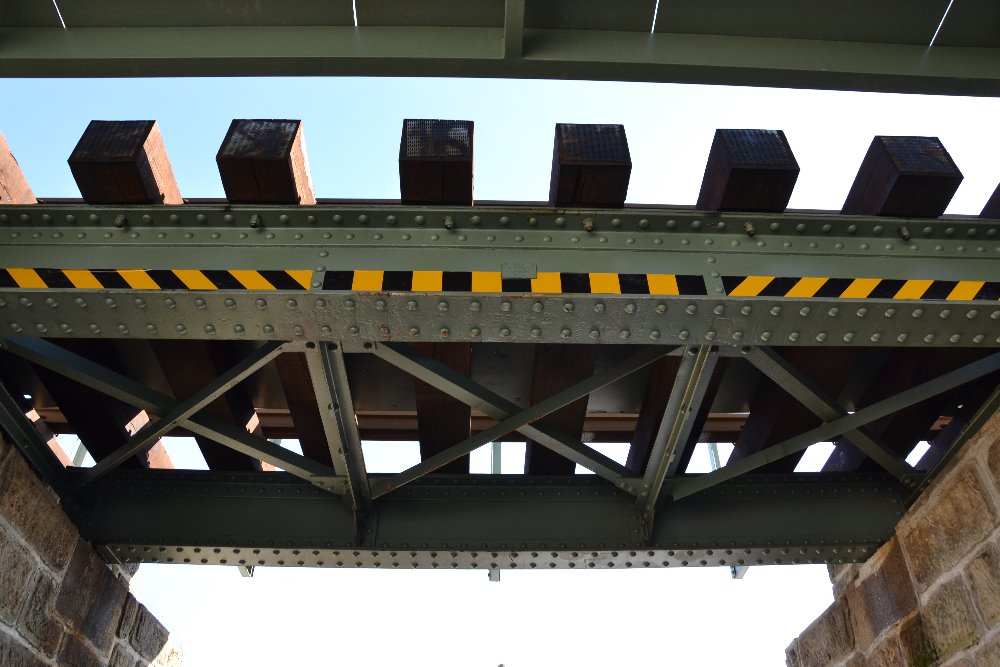

Ocelová konstrukce mostu v kilometru 0,980 tratě 042

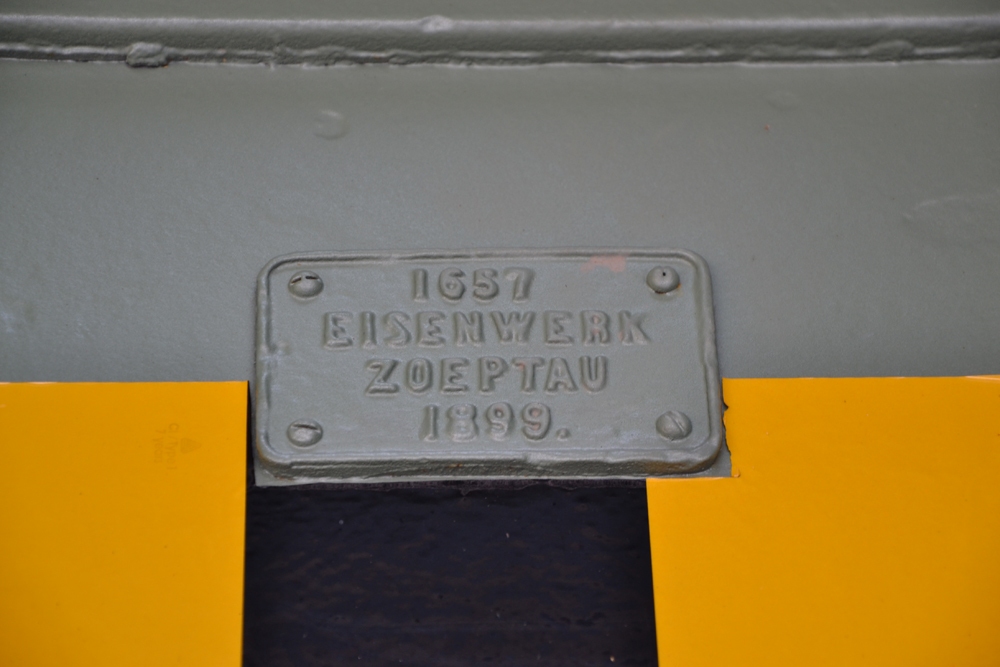

Výrobní štítek mostu v kilometru 0,980 tratě 042
